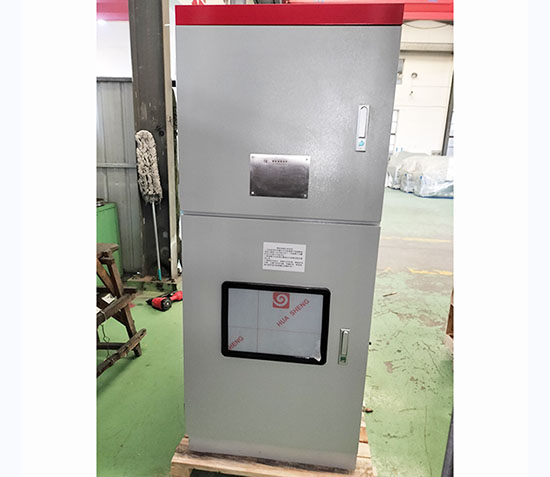

YWPR型油霧噴射潤滑裝置

一、用途

  YWPR—140/800 型油霧噴射潤滑裝置主要適用于電力、礦山、水泥、冶金、化工的行業的磨機及其他設備中的大型開式傳動齒輪、鏈輪等油霧噴射潤滑系統，向潤滑部位提供間歇的霧狀潤滑油。油的粘度等級為N22—N460 潤滑油。

二、型號

三、主要技術參數

供油額定壓力： 0.5Mpa （0.25—0.63Mpa 可調）

額定供油量： 2.5L/min

額定供氣壓力： 0.4Mpa （0.3—0.7Mpa 可調）

油霧噴射距離： 200mm

油霧噴射寬度：140—800mm

油霧滴平均直徑：<Φ0.5mm

配套電源: 380V   50HZ

四、結構與工作原理

  本裝置主要由供油系統、供氣系統、霧化噴射系統、自動控制系統及箱體支架組成。

1、供油系統主要包括油箱、油泵、電磁轉向閥、安全閥、壓力表等。本系統起到保證供油量及供油壓力的作用。

    油箱上裝有電加熱裝置，油溫低于25℃時自動投入加熱器，油溫高于45℃時自動退出電加熱器。也可以手動投入（退出）電加熱器。

2、供氣系統主要包括空氣壓縮機、電磁氣閥、分水濾氣器等。本系統起到保證供氣量及供氣壓力的作用。

3、霧化噴射器系統主要包括固定架、分配器、噴嘴等。起到霧化油壓、噴射油霧的作用。

4、自動控制系統主要包括智能控制器、驅動部分、數顯部分、鍵盤等。本系統起到自動控制本油霧噴射潤滑裝置的噴、停、通、斷時間。并對各時間段以數碼顯示出來的作用。本控制系統的各個時間段，可由用戶按實際需求、在規定的時間段內任意設定，以鍵盤輸入本系統之存儲部分。本系統即可實現工作時間的自動控制及工程程序的自動循環。

五、本潤滑裝置的特點

1、與老型號相比：

（1）本裝置采用西門子LOGO自動控制潤滑系統的工作，并且整個過程實現全自動循環，時間設定簡便，顯示清晰、靈敏、運行可靠。

（2）油霧噴射系統采用雙向交流及空氣振動技術，噴射均勻、霧化良好。

（3）本裝置根據用戶需要，即可自動運行，也可手動運行，還可以與主機聯鎖，使用方便、靈活。

2、與傳統的飛濺、油滴潤滑、手工潤滑方式相比；

（1）節省人力，能始終保持良好的潤滑狀態，避免干摩擦造成的迅速磨損，一般可延長齒輪使用壽命一倍以上。

（2）顯著降低潤滑油消耗，一般可節約80%以上。

（3）減輕、杜絕環境污染，改善環境條件，滿足設備達標要求。
