1.機械結構簡介

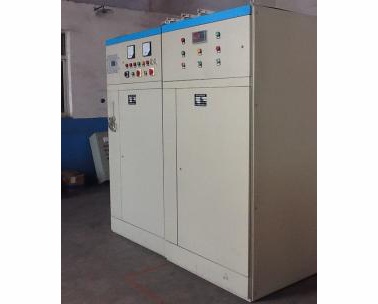

KGL系列同步電動機勵磁裝置，采用柜式結構，前后開門。左右兩側裝有可拆卸的封板，便于安裝和維修。

前門面板上裝有指示儀表、信號燈、開關、旋鈕等?？煽毓栉C(jī)觸發控制器安裝在柜體中部，控制器和可控硅連接用一航空插頭連接，拔插很方便。線路板上附有測試孔，以作調試檢修之用。交流接觸器或低壓斷路器、硅和晶閘管及其控制保護回路等在柜體中部；整流變壓器有的在柜體下部，也有整流變壓器不在柜內，而為外附式。冷卻用的軸流風機一般裝在柜頂部。

2.工作原理簡介

1）電源部分

KGL系列同步電機勵磁柜主要由整流變壓器經過6個可控硅全波（或3個可控硅和3個二極管半波）整流給同步電機的勵磁繞組提供直流電源，同步電機的轉子兩端感應電勢經光電隔離傳送給微處理器，微處理器經過分析后決定何時順極性滑差投勵。若檢測失敗，時間投勵后備補上，投勵后，微處理器通過檢測轉子感應電勢判斷是否失步。經過微機控制器的工作電源分為開關電源和穩壓電源兩部分，開關電源給微處理器提供純凈的工作電源；穩壓電源給光電隔離提供電源。兩部分電源不共地，相互沒有任何干擾。同步電機起動或停止時，電機勵磁繞組經過2個可控硅與滅磁電阻實現自動滅磁，保證電機啟動平穩的異步特性。

2）觸發脈沖形成

A相過零信號經光電隔離傳送給微處理器，微處理器啟動定時器，定時時間到后，發出A相觸發脈沖，并自動計算出B相和C相觸發脈沖，觸發脈沖經光電隔離和輸出驅動，經脈沖變壓器輸出到可控硅。

3）自動跟蹤

信號采集器不斷的將勵磁電壓信號傳送給微處理器，微處理器將此信號同設定值比較，自動調整可控硅導通角，保持勵磁電壓穩定。
